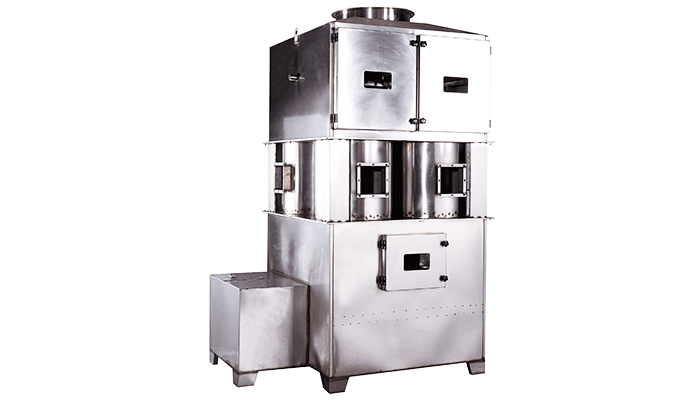

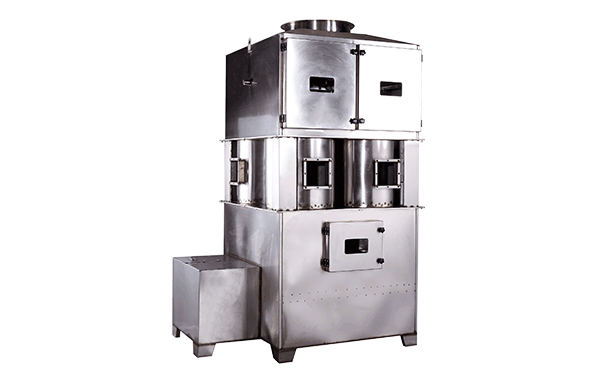

一、高效方型水喷淋塔产品概述

高效方型旋流塔可用于化工、喷漆，酸碱，颜料、以及各类炉窑等行业的除尘。

高效方型旋流塔的除尘方式效率较高，除尘器结构简单，造价低，占地面积小，操作维修方便，特别适宜于处理高温、高湿、易燃、易爆的含尘气体。此外，在除尘的同时还能除去部分气态污染物。因此广泛应用于工业生产的各部门的空气污染控制与气体净化，特别是对于防火防爆的粉尘收集净化。

高效方型旋流塔俗称“水除尘器”，它是使含尘气体与液体（一半为水）密切接触，利用水滴和颗粒的惯性碰撞及其他作用捕集颗粒或使颗粒增大的装置，高效方型旋流塔是把水浴和喷淋两种形式合二为一。先是利用高压离心风机的吸力，把含尘气体压到装有一定高度水的水槽中，水浴会把一部分灰尘吸附在水中。经均布分流后，气体从下往上流动，而高压喷头则由上向下喷洒水雾，捕集剩余部分的尘粒。其过滤效率可达85%以上。高效方型旋流塔可以有效地将直径为0.1—20微米的液态或固态粒子从气流中除去，同时，也能脱除部分气态污染物。它具有结构简单、占地面积小、操作及维修方便和净化效率高等优点，能够处理高温、高湿的气流，将着火、爆炸的可能减至最低。但采用高效方型旋流塔时要特别注意设备和管道腐蚀及污水和污泥的处理等问题。湿式除尘过程也不利于副产品的回收。如果设备安装在室内，还必须考虑设备在冬天可能冻结的问题。再则，要是去除微细颗粒的效率也较高，则需使液相更好的分散，但能耗增大。

二、工作原理

所有高效方型旋流塔的基本原理都是让液滴和相对较小的尘粒相接触/结合产生容易捕集的较大颗粒。在这个过程中，尘粒通过几种方法长成大的颗粒。这些方法包括较大的液滴把尘粒结合起来，尘粒吸收水分从而质量（或密度）增加，或者除尘器中较低温度下可凝结性粒子的形成和增大。

1）惯性撞击

如果微粒分散于流动气体中，当流动气体遇到障碍物，惯性将使微粒突破绕障碍流动的气体流，其中一部分微粒将撞击到障碍物上。这种事件发生的可能性依赖于几个变数，尤其是微粒具有的惯性大小和障碍物的尺寸大小(在高效方型旋流塔中，障碍物就是液滴）。在除尘器中，惯性撞击发生在粉尘颗粒和相对较大的液滴之间。 最常用的产生惯性撞击的机械设备如图1所示。图1中尘粒和水滴存在于移动的气体流中。混合物进入收缩段，横断面积减小从而气体的流动速度增加。相对较大的液滴需要一些时间加速，而小的颗粒不需要（根据物质的相对惯性）。因此在这一阶段，粉尘颗粒将由于惯性冲撞与移动较慢的水滴发生撞击。混合物接着经过喉道进入扩散段。和在收缩段的过程相反，随着横断面积的增加，气体流速减慢小颗粒运动速度也随之减慢。液滴则由于较大的质量和惯性会保持较高的速度并且赶上并撞击粉尘颗粒。这种收缩喉管和发散段的设计通常称为除尘器的文丘里管段或者接触器段。

虽然使用文丘里管是最通常的惯性撞击湿法除尘，也可以使用其它的方法。其中的一种方法是使用各种不同设计（如并流（同向流），逆流（逆向流），错流等）的喷雾塔。这些除尘器有效应用于各种能在较低能耗下获得所需的捕集效率的场合，通常是粉尘颗粒较大或者除尘效率要求较低的情况下。

2） 拦截

如果小颗粒在流体中围绕障碍物移动，它将可能由于颗粒的相对大的物理尺寸与障碍物接触。这也会发生在粉尘颗粒和液滴的相对运动中。

3） 扩散

空气动力学粒径小于0.3μm（比重为1）的小颗粒主要通过扩散捕集，因为它们质量小不大可能发生惯性撞击，且物理尺寸小不容易被拦截。微小颗粒从高浓度区域向低浓度区域移动的过程称为扩散。扩散主要是布朗运动的结果，布朗运动即微小颗粒在周围气体分子和其他微粒碰撞下的无规则自由运动。当这些微粒被捕集到一个液滴里面，液滴邻近区域的微粒浓度降低，其他微粒又一次从高浓度区域向液滴邻近区域低浓度区域移动。

4） 冷凝

如果通过控制流动气体流的热力学性质来引起气流冷凝，微粒在冷凝过程中能起到成长核的作用。然后表面覆盖了液体的微粒更容易通过上述主要捕集机理被捕集。通常获得冷凝的方法是把较低压力下的蒸汽和气体压缩到较高的压力，在饱和气流中引入蒸汽，或/和直接冷却气流。

5 ）静电充电

当微粒和液滴之间存在不同的静电荷时，将更能有效使尘粒和液滴相结合。 静电洗涤器就是应用这个机理加强了粉尘和水滴的吸引从而提高了粉尘的收集效率。

6） 其他方法

另外在某些特定的除尘器中还应用到许多能提高微粒捕集能力的但相对不是很重要的机理。由于这些作用效果相对较小而且难以定量验证，在此就不做深入讨论了。其中的一些机理包括粒子聚沉，热泳和扩散泳。

7） 除雾器

一旦尘粒与液滴接触并且被吸收入其中，所剩下的事就只是将液滴与气流分开。大体上来说，通过机械方法（如喷嘴，空气雾化）产生的液滴直径通常为50μm 或者更大。典型除尘器的液滴尺寸分布如图2中所示。这样就能通过一些行之有效的方法相对更容易的把液滴从气流中分离出来。

一般最常用的方法有：

1、气液旋流分离器（或直流式旋风分离器）

2、折板式（波纹板）除雾器

3、雾气过滤器（丝网除雾器等）

三、设备技术特点

优点：

1.由于气体和液体接触过程中同时发生传质和传热的过程，因此这类除尘器既具有除尘作用，又具有烟气降温和吸收有害气体的作用。

2.适用于入理高温。高温、易燃易爆和有害气体；

3.运行正常进，净化效率高；

4.可用于雾尘集聚之粉尘、气体；

5.排气量衡定；

6.结构简单、占地面积小。投资低；

7.运行安全、操作及维修方便

缺点：

⑴从环保高效净化柜中排出的泥浆要进行处理，否则会造成二次污染；

⑵当净化有侵蚀性气体时，化学侵蚀性转移到水中，因此污水系统要用防腐材料保护；

⑶不合用于疏水性烟尘；对于粘性烟尘轻易使管道、叶片等发生堵塞；|

⑷与干式除尘器比拟需要消耗水，并且处理难题，在严寒地区应采用防冻措施。
