工业废气-活性炭吸附器工艺业流程
发布时间:2020-06-19 点击次数:1164
活性炭吸附器流程图:
2、活性炭吸附器工艺流程:
挥发性有机气体先经过一定的前处理装,再经过滤器进一步去除尾气中的杂质,以保证这些杂质不占用活性碳纤维的孔隙,影响活性碳纤维的吸附效率和使用寿命;过滤后的尾气经风机引入吸附设备。
吸附了一定数量有机溶剂的活性碳纤维,用饱和水蒸汽进行解吸,解吸完成后将通过过滤的外界空气送入吸附器由风机进行干燥,使活性碳纤维床层冷却并去除残留的蒸汽,使活性碳纤维保持较高的吸附效率。干燥好的吸附器进入下一工作程序循环进行吸附。
解吸出的含有机物的混合蒸汽进入冷凝器中进行一级冷凝,冷凝液再经板式冷凝器冷却,经过冷凝的有机物和冷凝水进入分层槽,经重力分层,上层的有机物自动溢流至储槽,然后经输送泵送到吸附回收设备;下层的冷凝水排入废水处理系统。

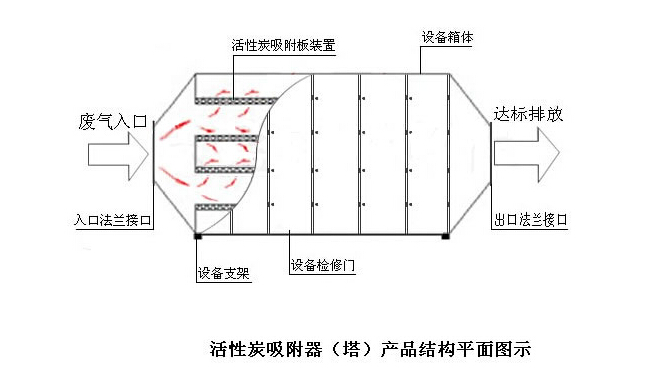

3、活性炭吸附器结构平面图:
4、活性炭吸附器特点的介绍
1.过滤形式采用内滤式,布气均匀,过滤面积大,吸附效率高,能力强;
2.构造紧凑,占地面积小,维护管理简单方便,运转成本低;
3.能够同时处理多种混合有机废气;
4.滤料 换快速,操作简易、 ;
5.全密闭型,室内外皆可使用
